关于力信顶管导向系统的产品呢，上次已经介绍过了我们的曲线顶管导向系统，那今天就给大家带来直线顶管导向系统的介绍！
应用背景
国内短距离的顶管法隧道施工过程中，顶管掘进导向一般采用人工测量法、激光经纬仪+砧板法等，以上的测量方法存在测量效率低下、测量精度不高等问题。
为提高施工效率、成型隧道质量，力信测量研发了一款操作简便、性价比高且能满足施工精度要求的自动化导向系统。
力信RMS-D顶管自动导向系统是一款为短距离直线顶管隧道施工所研制的定位导向系统。该导向系统基于力信自主研发的高精度双屏激光靶、激光经纬仪、测距仪等测量设备，在隧道施工中能实时计算顶管机位置和姿态，为操作人员提供精确的指引。目前系统已广泛用于短距离直线顶管、地铁隧道联络通道等隧道施工中。
系统功能
FUNCTION
实时显示
以数字和图形方式实时显示顶管机的姿态偏差、趋向、里程、环号等信息
自动监视
系统自动监视所有硬件的工作状态，并记录硬件运行报警信息
权限管理
分级用户权限管理，分配司机与管理员相应权限，降低人为误操作风险
历史查询
历史导向测量数据、系统操作日志、报警信息，支持导出查询结果
产品优势
FEATURE
-
适用于外径2~10米，各类型的直线隧道顶管机。
-
适用于直线区间(10-500米)。
-
导向系统精度为2cm。
-
激光靶入射角范围±30°。
-
每3″更新一次姿态。
-
系统稳定性好，抗干扰能力强。
-
系统采用特殊的光斑处理技术，抗杂光能力强。

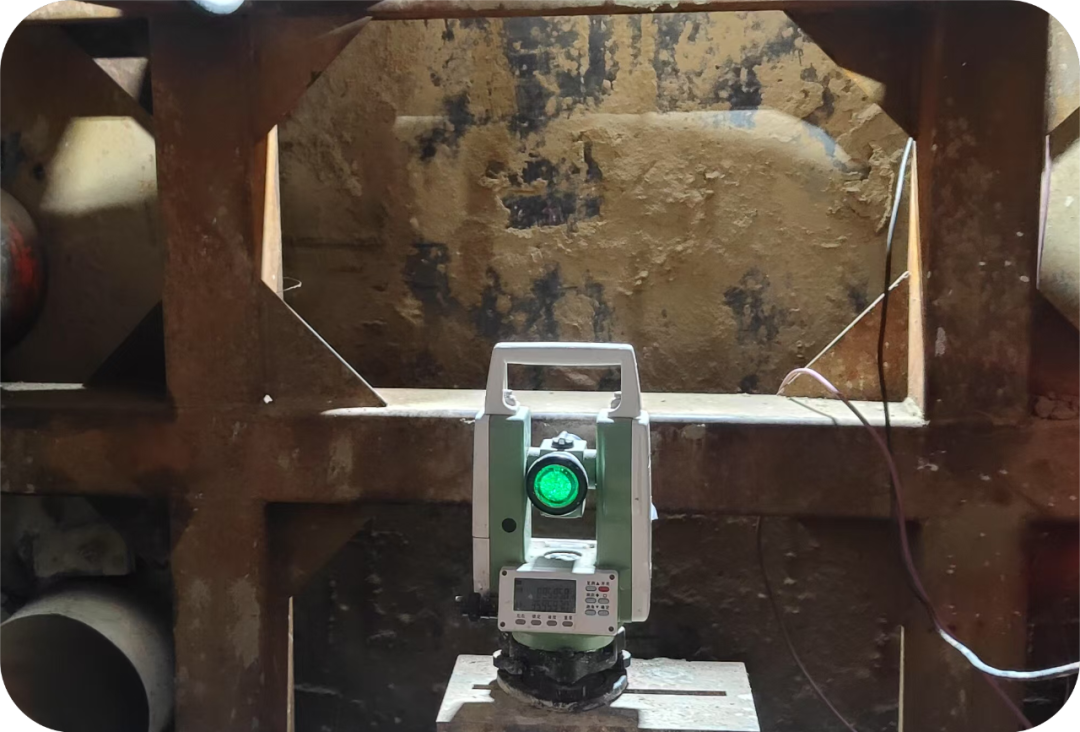

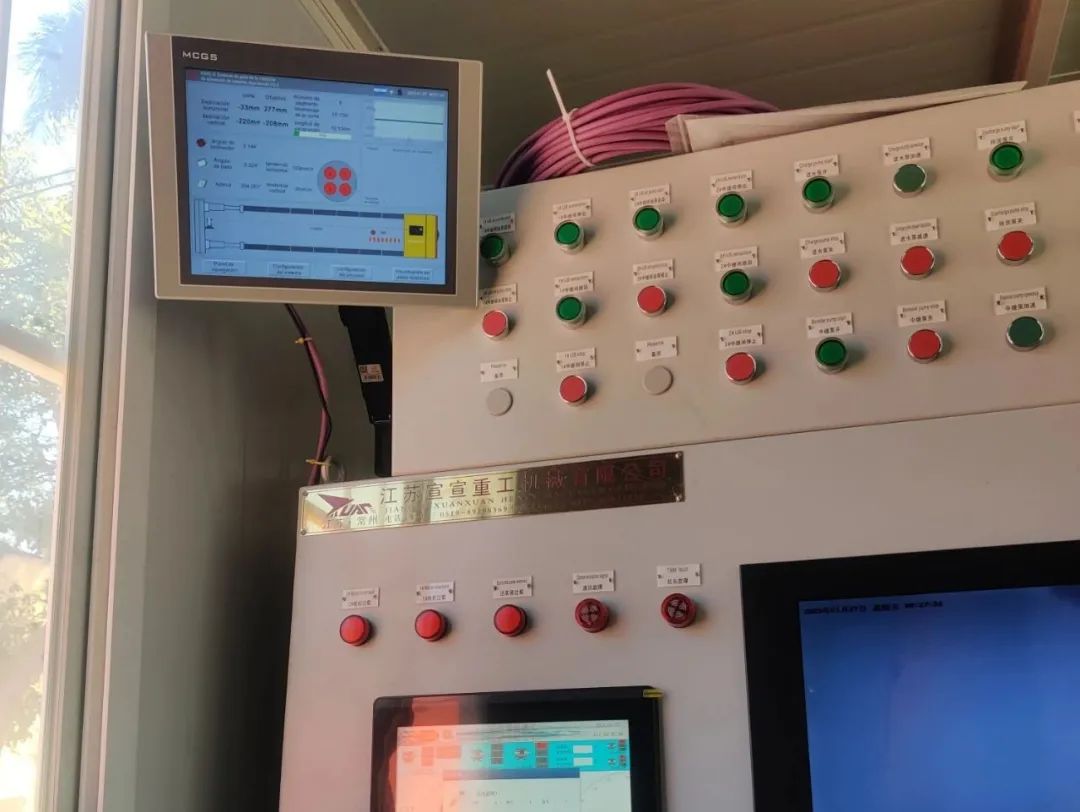

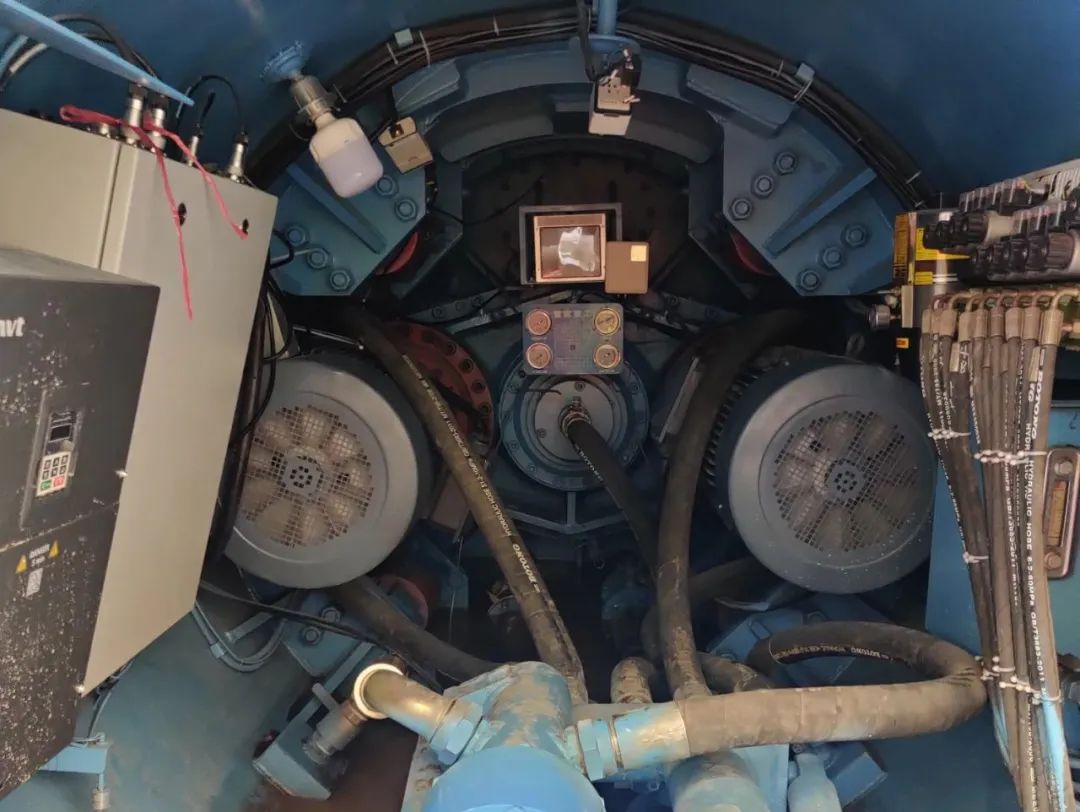

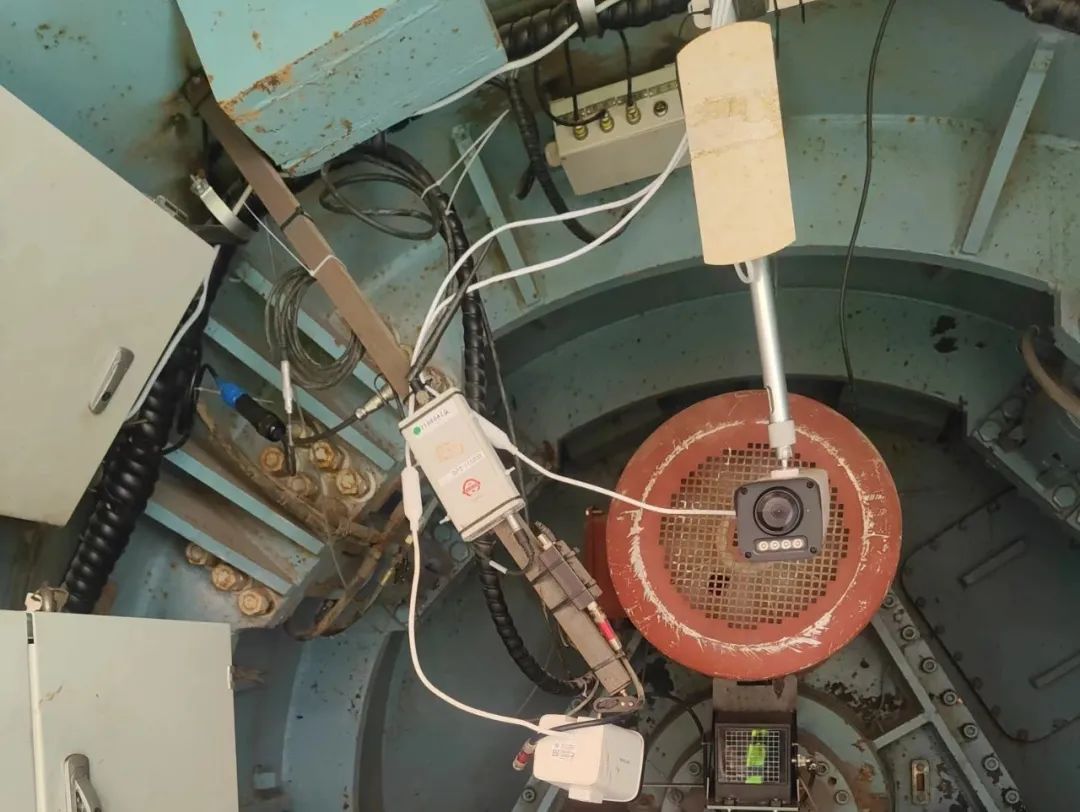

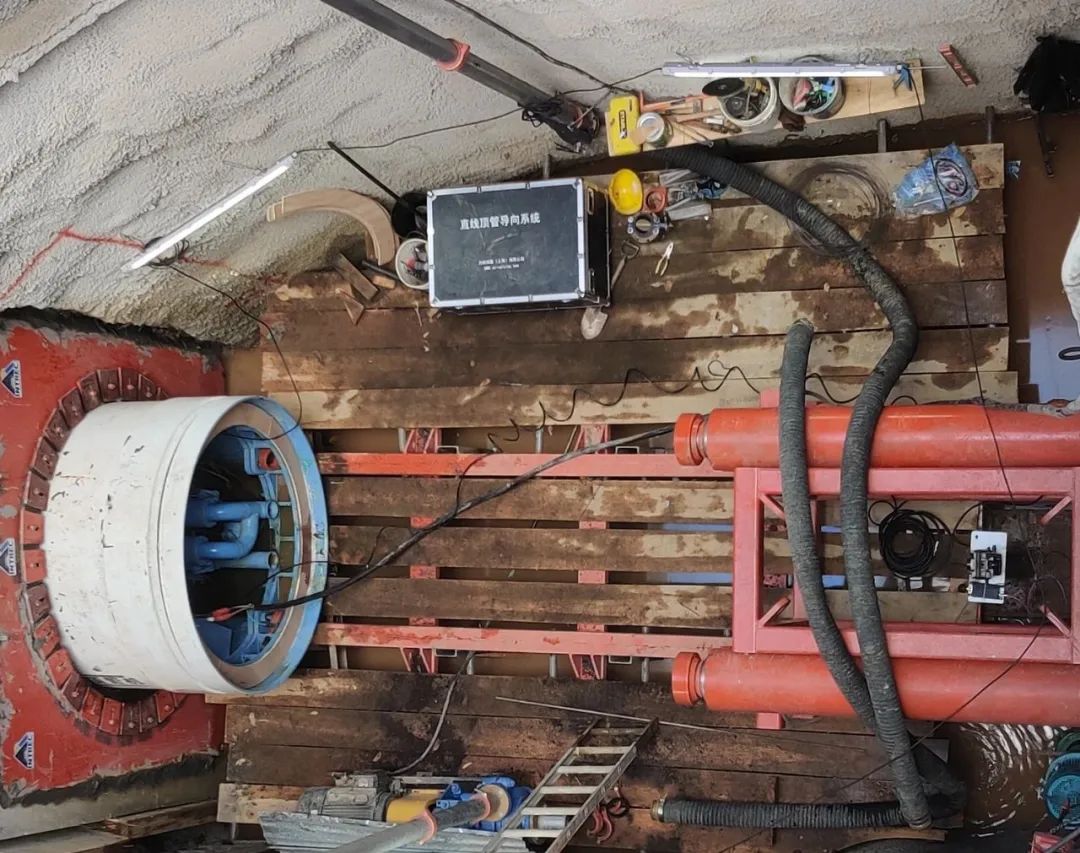

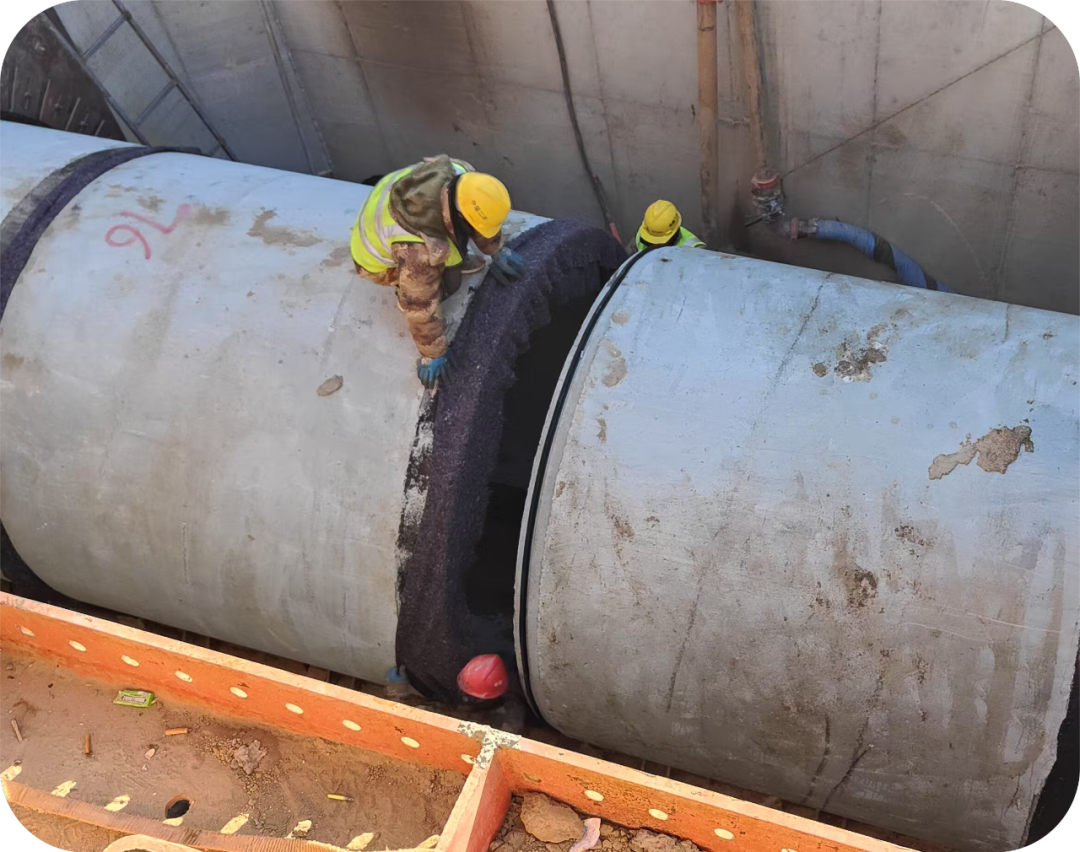

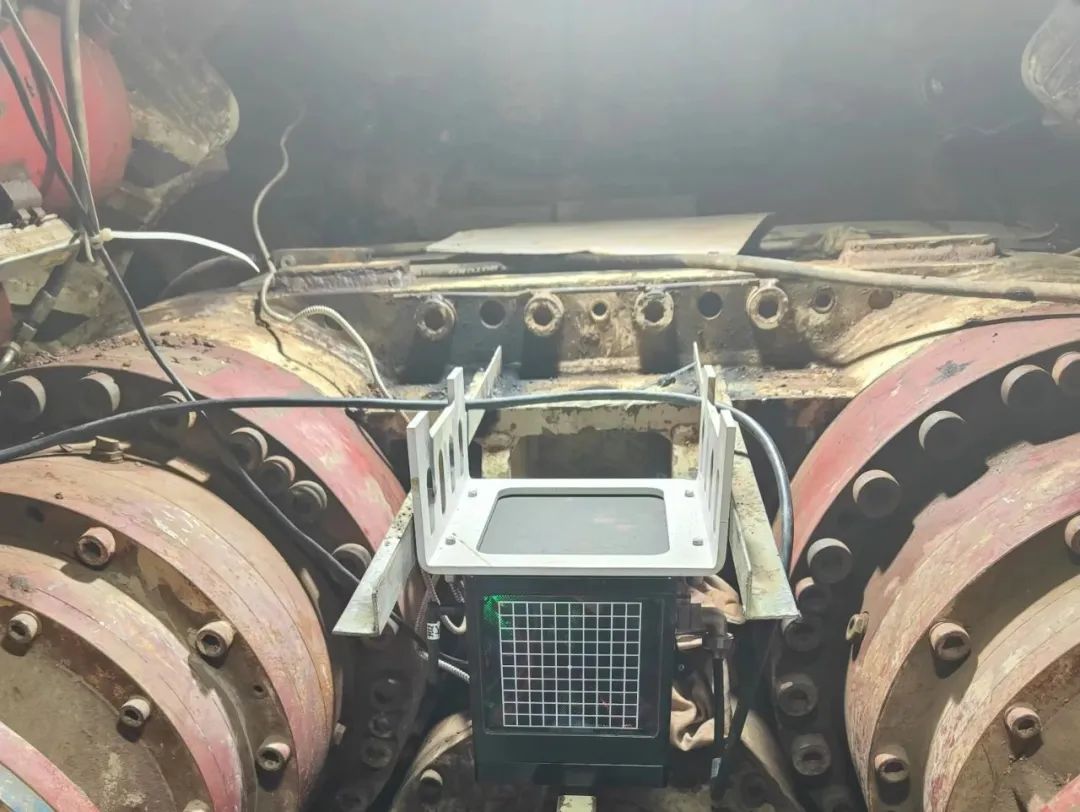

案例实拍
CASES
